Владельцы автомобилей ВАЗ 2107, особенно с карбюраторным двигателем, часто сталкиваются с вопросами, связанными с системой охлаждения. Одним из важных компонентов этой системы является реле вентилятора, отвечающее за включение и выключение системы охлаждения в зависимости от температуры двигателя.
Местоположение реле вентилятора не всегда очевидно, особенно для тех, кто впервые работает с данным автомобилем. Правильное размещение реле играет ключевую роль в обеспечении эффективной работы системы cooling, что существенно влияет на долговечность двигателя и его производительность.
В данной статье мы подробно рассмотрим, где именно находится реле вентилятора на ВАЗ 2107 карбюратор, а также дадим рекомендации по его замене и проверке исправности. Это полезные знания как для опытных автовладельцев, так и для новичков, стремящихся поддерживать свой автомобиль в хорошем состоянии.
Общее устройство ВАЗ 2107
ВАЗ 2107, также известный как семерка, представляет собой компактный седан, который был разработан в советское время и отличается простотой конструкции. Автомобиль оснащен классической рамной структурой, что обеспечивает хорошую жесткость кузова и безопасность в эксплуатации.
Силовой агрегат ВАЗ 2107 включает в себя карбюраторный двигатель, который отличается надежностью и достаточно прост в обслуживании. Основная часть трансмиссии состоит из механической коробки передач, что позволяет водителю более эффективно управлять автомобилем.
Подвеска автомобиля сделана с учетом как способности к хорошей проходимости, так и комфорта при движении. Передняя подвеска представляет собой независимую конструкцию, а задняя – зависимую, что позволяет уверенно справляться с различными дорожными условиями.
Система электроснабжения включает в себя аккумулятор, генератор, а также различные реле и предохранители, что обеспечивает стабильную работу всех электрических компонентов. Ключевую роль в поддержании температуры двигателя играют система охлаждения и вентилятор, работой которых управляет соответствующее реле, находящееся в электрооборудовании автомобиля.
Интерьер ВАЗ 2107 характеризуется практичностью и функциональностью. На панели приборов расположены все необходимые датчики и индикаторы, которые помогают водителю контролировать состояние автомобиля. Сиденья и отделка выполнены из недорогих, но долговечных материалов, что соответствует целевой аудитории данного автомобиля.
Назначение реле в системе охлаждения
Реле в системе охлаждения ВАЗ 2107 играет ключевую роль в управлении работой вентилятора. Оно отвечает за автоматическое включение и выключение вентилятора, обеспечивая поддержание оптимальной температуры двигателя.
Основные функции реле в системе охлаждения включают:
| Функция | Описание |
|---|---|
| Автоматизация работы | Реле активно управляет включением вентилятора в зависимости от температуры охлаждающей жидкости. |
| Защита от перегрева | При достижении критических температур реле срабатывает, предотвращая перегрев двигателя. |
| Экономия энергии | Включает вентилятор только при необходимости, что способствует снижению потребления электроэнергии. |
| Продление срока службы | Регулярное включение и выключение вентилятора снижает износ компонентов системы охлаждения. |
Таким образом, реле является неотъемлемой частью системы охлаждения, обеспечивая надежную и эффективную работу двигателя ВАЗ 2107.
Как функционирует вентилятор радиатора
Основные этапы работы вентилятора радиатора:
- Сигнал о перегреве: Когда температура охлаждающей жидкости достигает определённого уровня, датчик температуры отправляет сигнал на реле вентилятора.
- Включение вентилятора: Реле активирует вентилятор, который начинает вращаться и создавать поток воздуха.
- Охлаждение радиатора: Воздух, проходя через радиатор, забирает излишки тепла от жидкости, что способствует её охлаждению.
- Выключение вентилятора: При снижении температуры охлаждающей жидкости ниже заданного уровня, реле отключает вентилятор, прекращая его работу.
Вентилятор может работать в различных режимах, включая:
- Автоматический, когда управление осуществляется посредством датчиков;
- Ручной, когда водитель может включить вентилятор по своему усмотрению.
Волнообразная работа вентилятора способствует поддержанию температуры двигателя в оптимальных пределах, предотвращая его перегрев и потенциальные повреждения. Поэтому исправность вентилятора радиатора является критически важной для нормальной работы автомобиля.
Расположение реле вентилятора

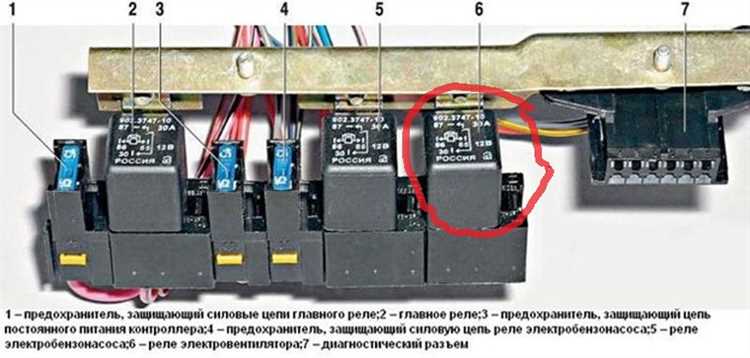

Реле вентилятора на ВАЗ 2107 карбюратор располагается в пределах моторного отсека. Оно установлено на правой стороне автомобиля, в месте, где находится монтажный блок предохранителей.
Для доступа к реле необходимо снять крышку монтажного блока. Реле вентилятора обычно имеет два подключения: одно – к системе управления вентилятором, другое – к источнику питания.
Важно помнить, что при проведении любых работ с реле следует отключить аккумулятор, чтобы избежать короткого замыкания и повреждений электрической системы. Прежде чем заменять реле, рекомендуется проверить его работоспособность с помощью мультиметра.
Инструменты для диагностики устройства
Для эффективной диагностики реле вентилятора на ВАЗ 2107 карбюратор необходим следующий инструмент:
- Мультиметр: Используется для проверки напряжения, сопротивления и целостности электрических цепей. Поможет определить работоспособность реле и проводки.
- Тестовые провода: Позволяют удобно подключать мультиметр и производить замеры в труднодоступных местах.
- Датчик температуры: Позволяет измерить температуру охлаждающей жидкости, что поможет оценить необходимость работы вентилятора.
- Ключи и отвертки: Для демонтажа и монтажа реле, а также для доступа к другим элементам системы охлаждения.
- Вольтметр: Используется для проверки наличия напряжения на входе и выходе реле для определения его работоспособности.
- Клещи для заземления: Обеспечивают надежное заземление для диагностики электрических компонентов.
Используя данные инструменты, можно точно определить причину неисправности вентилятора и эффективно решить возникшие проблемы в системе охлаждения автомобиля.
Проверка работоспособности реле
Для диагностики реле вентилятора необходимо выполнить несколько последовательных шагов. Прежде всего, следует убедиться в наличии напряжения на клеммах реле. Для этого необходимо использовать мультиметр, установив его в режим измерения постоянного тока.
Затем необходимо отсоединить разъем реле и измерить напряжение на соответствующих контактах. Если напряжение присутствует, это может указывать на исправность цепи питания. В противном случае, необходимо проверить предохранители и проводку, обеспечивающую подачу энергии к реле.
Следующим этапом является проверка самого реле. При помощи мультиметра в режиме прозвонки следует проверить его катушку. Если при подаче напряжения на катушку реле не срабатывает, то устройство, скорее всего, неисправно и подлежит замене.
Также необходимо проверить контакты реле. При наличии видимого повреждения, коррозии или нагара на контактах, это может быть причиной неправильной работы устройства. Если контакты в порядке, но реле не функционирует, его нужно заменить на новое.
Завершите проверку, установив исправное реле обратно и подключив его к системе. После этого запустите двигатель и дайте ему нагреться, чтобы проверить работу вентилятора. При достижении определенной температуры вентилятор должен активироваться, что станет свидетельством успешной диагностики.
Типичные неисправности устройства
Также существует вероятность износа силовых элементов, что проявляется в нестабильной работе вентилятора или его полному отсутствию. В таком случае следует проверить состояние обмоток и контактов реле.
Не менее важной проблемой является коррозия контактов, особенно в условиях повышенной влажности или загрязненности. Корродированные контакты могут создавать высокое сопротивление, что также приводит к плохой работе устройства.
Кроме того, возможны проблемы с проводкой, связанные с обрывами или короткими замыканиями, что может стать причиной неправильного функционирования реле и, как следствие, системы охлаждения.
Если вентилятор работает периодически, возможно наличие неисправностей в управляющей цепи, например, сбои в датчике температуры или другой электронике, отвечающей за срабатывание реле.
Замена реле на ВАЗ 2107
Реле, как правило, расположено в монтажном блоке, доступ к которому можно получить, сняв крышку. Вытащите реле, аккуратно потянув за него, и осмотрите контакты на предмет коррозии или повреждений.
Перед установкой нового устройства убедитесь, что оно совместимо с вашей моделью и типом двигателя. Установите реле на место, дотянув его до щелчка, и подключите разъемы. Проведите проверку правильности установки, подключив аккумулятор и запустив двигатель.
Если новый элемент не исправен, рекомендуется повторно проверить монтаж и целостность других частей системы. Установка качественного компонента гарантирует надежную работу системы охлаждения и предотвращает перегрев двигателя.
Профилактика системы охлаждения
Система охлаждения играет ключевую роль в функционировании двигателя ВАЗ 2107. Для обеспечения ее эффективной работы необходимо регулярно проводить профилактику.
Первый шаг заключается в проверке уровня охлаждающей жидкости. Недостаток жидкости может привести к перегреву двигателя, поэтому необходимо следить за состоянием радиатора и расширительного бачка.
Следующий этап профилактики – осмотр радиатора. Он должен быть чистым и свободным от загрязнений. Забитые соты радиатора снижают эффективность теплоотведения. При необходимости, радиатор можно промыть с помощью специальных средств или под давлением.
Также важно проверить состояние термостата. Он должен правильно открываться и закрываться при нужных температурах, иначе система может работать неэффективно.
Замена охлаждающей жидкости осуществляется каждые два года или по мере загрязнения. При этом следует использовать рекомендованные производителем жидкости для достижения оптимальных результатов.
Необходимо обратить внимание на шланги и соединения. Если они имеют трещины или протечки, требуется замена. Утечки могут привести к снижению уровня жидкости и перегреву двигателя.
Дополнительно рекомендуется проверять работоспособность вентилятора радиатора и реле, которые управляют им. Их исправное состояние – залог надежной работы системы охлаждения.
Регулярная профилактика не только продлит срок службы системы охлаждения, но и повысит общую надежность автомобиля.
