Модуль зажигания является ключевым элементом в системе зажигания автомобиля ВАЗ. Его надежная работа напрямую влияет на производительность двигателя и экономию топлива. Важно периодически проверять состояние данного устройства, чтобы предотвратить возможные поломки и сохранить исправность автомобиля.
Проверка модуля зажигания с помощью мультиметра – это простой и доступный метод диагностики, который не требует сложных инструментов или специализированных знаний. Мультиметр позволяет проводить как визуальный осмотр, так и электрические измерения, что поможет определить, функционирует ли модуль в пределах нормы.
В данной статье мы раскроем основные шаги проверки модуля зажигания на примере автомобилей ВАЗ и расскажем о необходимых инструментах и методах, которые помогут вам в этом процессе. Следуя приведенным рекомендациям, вы сможете самостоятельно диагностировать состояние модуля и принять необходимые меры по его ремонту или замене.
Необходимость проверки модуля зажигания
Проверка модуля зажигания позволяет выявить скрытые неисправности, которые могут не проявляться на первых этапах. Это важно для поддержания оптимальной работы двигателя и предотвращения серьезных поломок в будущем. Регулярная диагностика модуля помогает своевременно устранять проблемы, обеспечивая надежность и долговечность работы автомобиля.
Особое внимание следует уделять проверке после выполнения ремонтных работ или замены других компонентов системы зажигания. Неправильное подключение или установка могут негативно сказаться на функционировании модуля. Таким образом, профилактическая проверка является необходимым условием для обеспечения стабильной работы транспортного средства.
Кроме того, регулярная диагностика системы зажигания может помочь повысить экономию топлива и снизить уровень выбросов вредных веществ в атмосферу, что также является актуальной задачей для современных водителей.
Оборудование для диагностики модулей
Кроме мультиметра, рекомендуется использовать осциллограф. Это устройство дает возможность визуализировать сигнал, который выдает модуль, что помогает более точно определить его функционирование и выявить нестабильность работы.
Дополнительно могут понадобиться провода для подключения, а также контакты для создания необходимых соединений. Наличие базового набора инструментов, таких как ключи и отвертки, обеспечит удобный доступ к модулю зажигания и его снятию для дальнейшей диагностики.
Важно также иметь инструкцию по эксплуатации, которая поможет понять специфику работы конкретного модуля зажигания. Следуя ей, можно избежать ошибок во время проверки и обращения к мультиметру или осциллографу.
Мультиметр: основные функции и применения
- Измерение напряжения: Позволяет определить уровень постоянного или переменного напряжения в цепи.
- Измерение тока: Используется для проверки величины постоянного или переменного тока, протекающего через элемент.
- Измерение сопротивления: Позволяет определить сопротивление компонентов, что помогает выявить неисправности.
- Проверка диодов: Мультиметр может проверить работоспособность диодов, определяя их проводимость и обратное сопротивление.
- Тестирование транзисторов: Определяет исправность транзисторов, измеряя их параметры.
Мультиметры бывают аналоговыми и цифровыми. Цифровые модели чаще используются за точность и удобство чтения показаний. Применение мультиметра охватывает широкий спектр задач:
- Сервисное обслуживание: В диагностике автомобилей, включая проверку модулей зажигания.
- Монтаж и ремонт электрооборудования: Используется специалистами для устранения неисправностей.
- Эксперименты и исследования: Может быть полезен для студентов и исследователей в области физики и электроники.
- Проверка домашних электрических сетей: Используется для тестирования розеток, проводки и устройств.
Понимание функций и возможностей мультиметра позволяет эффективно применять его для диагностики и ремонта, включая проверку модуля зажигания на автомобилях ВАЗ.
Подготовка автомобиля к проверке
Перед проведением диагностики модуля зажигания следует выполнить ряд подготовительных шагов, чтобы обеспечить точность измерений и безопасность работы. Во-первых, необходимо отключить двигатель и дождаться его полного остывания, так как работа с горячими компонентами может быть опасной.
Следующий этап – это визуальный осмотр района, где расположен модуль зажигания. Убедитесь, что нет видимых повреждений проводки, разъемов и самого модуля. Если обнаружены признаки коррозии или механического повреждения, стоит обратить на это особое внимание.
Затем проверьте, установлен ли на автомобилях защитный козырёк или пыльник, который может мешать доступу к элементам диагностики. Снимите все препятствия, чтобы иметь возможность легко добраться до нужных компонентов.
Не забудьте: перед началом любых работ следует отключить аккумулятор. Это поможет избежать короткого замыкания и защитит мультиметр от повреждений.
После выполнения всех шагов подготовки вы сможете приступить к проверке модуля зажигания с уверенностью в безопасности и правильности диагностики.
Определение типа модуля зажигания
Первый тип, модуль с интегрированным драйвером, часто используется в современных моделях. Он обеспечивает простоту установки и работу с высокой устойчивостью к помехам. Модуль с отдельным транзистором более старой конструкции позволяет производить замену транзистора отдельно, что может быть полезно при ремонте.
Бесконтактные системы зажигания, в свою очередь, обеспечивают более высокую эффективность и стабильность работы. Они требуют специального подхода при проверке и диагностике, так как функционируют по другим принципам.
Чтобы правильно проверить модуль зажигания, необходимо сначала определить его тип. Это можно сделать с помощью визуального осмотра, изучения схемы подключения и анализа характеристик автомобиля. Знание типа модуля поможет выбрать правильный метод проверки и обеспечит более точные результаты диагностики.
Таким образом, определение типа модуля зажигания является важным этапом перед началом его проверки, что позволит избежать ошибок и значительно упростит процесс диагностики системы зажигания вашего автомобиля.
Схема подключения мультиметра
Для корректной проверки модуля зажигания ВАЗ с помощью мультиметра необходимо правильно подключить прибор. Схема подключения зависит от типа проверяемого модуля. Ниже представлены основные элементы и их соответствующие подключения.
| Элемент | Подключение |
|---|---|
| Мультиметр (положительный щуп) | |
| Мультиметр (отрицательный щуп) | Соединить с массой автомобиля |
| Контакты модуля зажигания |
Важно следить за состоянием мультиметра и его настройками, чтобы получить точные показания. Настройте прибор на измерение постоянного напряжения (DC) в пределах рабочей шкалы модуля зажигания ВАЗ.
Проверка сопротивления катушки зажигания
Проверка сопротивления катушки зажигания представляет собой важный этап диагностики системы зажигания автомобиля ВАЗ. Этот процесс позволяет определить, функционирует ли катушка корректно и не требует замены.
Если измеренные показатели значительно отличаются от указанных значений, это может свидетельствовать о неисправности катушки. В случае, когда сопротивление падает до нуля или показывает бесконечность, требуется замена устройства. Однако важно учитывать, что причин неисправности может быть несколько, включая повреждение проводов и нарушенные соединения.
Регулярная проверка сопротивления катушки зажигания поможет поддерживать оптимальную работу двигателя, улучшить его запуск и отзывчивость на акселерацию. Важно проводить такую проверку как часть общего технического обслуживания автомобиля.
Измерение выходного напряжения модуля
- Подготовка мультиметра:
- Установите мультиметр в режим измерения постоянного напряжения.
- Выберите диапазон измерений, превышающий ожидаемое напряжение (обычно около 12-14 В).
- Подключение мультиметра:
- Отключите модуль зажигания от автомобиля для обеспечения безопасности.
- Найдите контакт выходного сигнала на модуле зажигания и подключите к нему щупы мультиметра.
- Минусовой щуп подключите к общему заземлению.
- Проведение измерения:
- Включите зажигание, не заводя двигатель.
- Попросите?? завести двигатель.
- Наблюдайте за показаниями мультиметра. Искровой разряд должен вызывать заметное повышение напряжения.
- Оценка результатов:
- Если выходное напряжение находится в пределах нормы (обычно 12-30 В), модуль работает исправно.
- При отсутствии напряжения или низких показателях рекомендуется проверить соединения и сам модуль на наличие повреждений.
Регулярная диагностика выходного напряжения модуля зажигания поможет своевременно выявлять проблемы и повышать надежность работы двигателя.
Тестирование соединений и проводов
Перед началом тестирования модуля зажигания важно проконтролировать состояние соединений и проводов. Ненадежные контакты или поврежденные провода могут привести к неправильной работе модуля, что затруднит диагностику.
Первым шагом является визуальный осмотр проводки на наличие механических повреждений, трещин или коррозии. Особенно внимательно следует проверить места соединения проводов, разъемы и клеммы. Коррозия, окисление или загрязнения могут вызвать ухудшение электрического контакта.
После визуального осмотра можно приступать к измерениям с помощью мультиметра. Установите прибор в режим проверки непрерывности проводов. Для этого один щуп мультиметра подключите к одному концу провода, а другой – к другому. Если мультиметр подает сигнал, значит, провод исправен. В противном случае необходимо заменять провод или исправлять соединение.
Также следует проверить соответствие сопротивления проводов заявленным заводом-производителем. Измерьте сопротивление на каждом проводе, особенно тех, которые соединяют модуль зажигания с катушками. Если полученные значения существенно отличаются от норм, это указывает на повреждение провода.
Особое внимание уделите заземляющим проводам. Они должны иметь надежное соединение с кузовом автомобиля. Проверьте заземление мультиметром, установив один щуп на провод, а другой – на кузов. Низкое или нулевое сопротивление указывает на хорошее соединение.
Качественный контакт в проводке обеспечивает стабильную работу модуля зажигания и предотвращает сбои в системе зажигания. Убедитесь, что все соединения надежны, чтобы избежать ненужных проблем в будущем.
Интерпретация полученных измерений
После завершения проверки модуля зажигания важно правильно интерпретировать полученные данные. Это позволит определить работоспособность модуля и выявить возможные неисправности. В этой части статьи рассмотрим, что означают различные результаты измерений.
Основные параметры, которые следует учитывать:
| Параметр | Нормальные значения | Что значит наименьшее или наибольшее значение |
|---|---|---|
| Сопротивление катушки зажигания | 0.5 — 1.5 Ом для первичной обмотки; 6 — 12 кОм для вторичной обмотки | Низкое: короткое замыкание в обмотке. Высокое: повреждение изоляции или обмотки. |
| Выходное напряжение | От 12 кВ до 30 кВ (в зависимости от типа модуля) | Низкое: возможные неисправности модуля, кабелей или свечей. Высокое: может указывать на короткое замыкание в системе. |
| Сопротивление соединений | Не более 0.1 Ом | Высокое: плохие контакты или поврежденные провода. |
Кроме того, стоит учитывать обстановку при проведении тестов. Например, экстремальные температуры или влажность могут повлиять на правильность измерений. Всегда рекомендуется повторять тесты несколько раз для подтверждения результата.
Правильная интерпретация полученных измерений позволяет не только диагностировать текущие проблемы с модулем зажигания, но и предсказать возможные сбои в будущем, что облегчит планирование обслуживания автомобиля.
Частые неисправности модуля зажигания
- Отказ модуля: Полное или частичное отсутствие работы может быть связано с внутренними повреждениями, коротким замыканием или выходом из строя электронных компонентов.
- Нестабильная работа: Модуль может выдавать переменное напряжение, что приводит к периодическим сбоям в работе мотора.
- Перегрев: Избыточная температура может вызвать повреждение изоляции и электрических соединений, что ведет к сбоям в работе модуля.
- Неправильное сопротивление: Изменение характеристик катушек зажигания влияет на работу всего модуля, что может привести к неправильно настроенному зажиганию.
- Проблемы с подключениями: Устаревшие или поврежденные соединения могут ухудшать сигнал, передаваемый модулем.
Каждая из перечисленных неисправностей требует внимательного подхода к диагностике и исправлению. Регулярная проверка модуля зажигания поможет предотвратить множество проблем и обеспечит надежную работу двигателя.

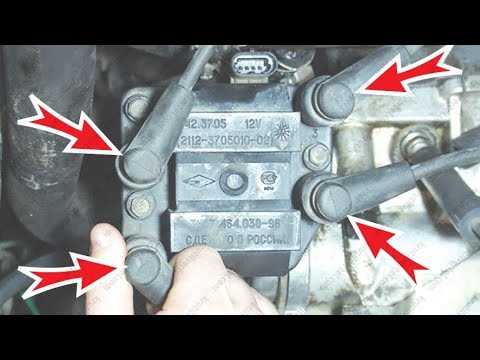

Рекомендации по замене модулей
При замене модуля зажигания важно уделить внимание нескольким аспектам, чтобы избежать повторных поломок и обеспечить надежную работу двигателя.
Первое, на что следует обратить внимание, это совместимость нового модуля с вашим автомобилем. Убедитесь, что модель и характеристика устройства соответствуют спецификациям ВАЗ. Использование оригинальных запчастей или качественных аналогов значительно повысит вероятность безотказной работы.
При установке нового модуля обязательно проверьте состояние проводов и соединений. Наличие коррозии, механических повреждений или износа может привести к неправильной работе нового модуля. Если соединения повреждены, лучше заменить их на новые до установки модуля.
Перед тем как заменить модуль, прочитайте рекомендации производителя, касающиеся процесса установки. Некоторые модули могут иметь особенности подключения или настройки, которые необходимо учитывать при замене.
После установки нового устройства обязательно выполните тестирование работы модуля. Проверьте запуск двигателя и его работу на различных режимах. Обратите внимание на возможные перебои или нестабильную работу, что может свидетельствовать о некорректной установке или несовместимости модуля.
Наконец, не забывайте о регулярной профилактике. Правильный уход за модулем зажигания и всей системой обеспечит более длительный срок службы и снизит риски неисправностей в будущем.
