Правильное подключение пятиконтактного реле для противотуманных фар является важным шагом в модернизации автомобильной электроники. Этот процесс не только обеспечивает надёжное функционирование соединения, но и повышает безопасность на дороге, особенно в условиях плохой видимости. Понимание принципа работы реле поможет избежать распространённых ошибок при установке.
В данной статье мы рассмотрим основные моменты подключения пятиконтактного реле, включая его назначение, особенности проводки и подключения к системе освещения. Пошаговая инструкция упростит процесс и сделает его доступным даже для начинающих автомобилистов, которые решили заняться модернизацией своего транспортного средства.
Кроме того, мы обсудим важные аспекты выбора реле, его характеристики и совместимость с противотуманными фарами, что поможет принять правильное решение при покупке. Углубившись в детали, вы сможете обеспечить оптимальное освещение на своём автомобиле и повысить комфорт езды в сложных погодных условиях.
Зачем нужны противотуманные фары?
Противотуманные фары играют важную роль в обеспечении безопасности на дороге, особенно в сложных погодных условиях. Они создают широкий и низкий луч света, который эффективно освещает дорогу непосредственно перед автомобилем, минимизируя ослепление водителей встречных автомобилей и позволяя лучше видеть преграды и детали на дороге.
Основные преимущества противотуманных фар включают:
| Преимущества | Описание |
|---|---|
| Улучшенная видимость | Противотуманные фары обеспечивают широкий световой поток, что позволяет лучше видеть в тумане, дожде или снегопаде. |
| Снижение ослепления | Данная система освещения расположена ниже обычных фар, что уменьшает эффект ослепления водителей встречных автомобилей. |
| Повышение безопасности | Противотуманные фары помогают водителям замечать пешеходов и другие препятствия, что способствует снижению вероятности аварий. |
| Эстетика автомобиля | Установка противотуманных фар может добавить стиль и спортивный вид автомобилю, подчеркивая его индивидуальность. |
Использование противотуманных фар особенно рекомендуется в условиях плохой видимости, что делает их необходимым элементом автомобильной безопасности.
Выбор подходящего реле для фар
При выборе пятилетнего реле для противотуманных фар важно учитывать несколько факторов, чтобы обеспечить надежность работы и максимальную эффективность освещения. Вот основные моменты, на которые следует обратить внимание:
- Номинальные характеристики: Убедитесь, что реле рассчитано на достаточную нагрузку. Для противотуманных фар это обычно от 10 до 20 ампер.
- Тип реле: Рассмотрите использование электромагнитного реле, которое чаще всего применяется в автомобильной электронике. Оно обеспечивает хорошую защиту и долговечность работы.
- Наличие защитных функций: Выбирайте реле с защитой от перегрева и короткого замыкания, чтобы избежать повреждения автомобиля и фар.
- Качество материалов: Проверяйте, из каких материалов сделано реле. Лучше выбирать изделия из высококачественного пластика и меди для длительной службы.
- Совместимость: Убедитесь, что реле совместимо с электросистемой вашего автомобиля. Лучше всего выбирать реле от надежных производителей.
Также рекомендуется обратить внимание на схему подключения реле, которая должна быть простой и понятной. Правильный выбор реле обеспечит надежную работу противотуманных фар и повысит безопасность на дороге.
Принцип работы пятиконтактных реле
Реле состоит из нескольких ключевых компонентов: катушки, рабочего контакта и вспомогательных контактов. Когда на катушку подается напряжение, создается магнитное поле, которое приводит в действие подвижный элемент, замыкающий или размыкающий электрическую цепь.
Рассмотрим более подробно, как работают основные контакты пятиконтактного реле:
| Контакт | Функция |
|---|---|
| 1 (Коммутируемый) | Подключается к нагрузке, в данном случае к противотуманным фарам. |
| 2 (Коммутируемый) | Соединяется с источником питания, обеспечивает ток для работы нагрузки. |
| 3 (Общий) | Соединяет катушку и контакты, выполняет роль общего соединения. |
| 4 (Управляющий) | Получает управляющий сигнал от переключателя или микроконтроллера. |
| 5 (Заземление) | Заземляет реле для предотвращения перегрузок и обеспечения безопасности. |
Правильное подключение пятиконтактного реле обеспечивает надежную работу противотуманных фар, избегая перегрева и повреждений при эксплуатации. Кроме того, реле минимизирует нагрузку на переключатель, что увеличивает срок его службы.
Этапы установки реле в автомобиле
Установка пятиконтактного реле для противотуманных фар требует внимательности и точности. Первоначально убедитесь, что все необходимые инструменты и материалы под рукой. Вам понадобятся провода, реле, предохранитель и клеммы.
Начните с отключения аккумулятора автомобиля. Это обеспечит безопасность во время работы с электрической системой. Затем найдите подходящее место для установки реле, обычно в моторном отсеке или рядом с предохранителями.
Следующим шагом будет прокладка проводов к реле. Один из контактов реле подключается к сигналу включения от переключателя противотуманных фар. Убедитесь, что соединение надежное и изолированное.
Затем подсоедините провод к источнику питания. Для этого используйте предохранитель, чтобы защитить всю сеть от перенапряжений. Проверьте правильность подключения, чтобы избежать коротких замыканий.
После этого подключите провода к остальным контактам реле. Убедитесь, что все соединения выполнены грамотно и специальные клеммы плотно фиксируют провода.
Как только все соединения будут сделаны, проверьте работу реле. Подключите аккумулятор и протестируйте противотуманные фары, убедившись, что они включаются и выключаются в соответствии с работой переключателя.
В завершение, следует аккуратно заизолировать все открытые соединения и обеспечить надежный монтаж проводки, чтобы избежать случайных повреждений во время эксплуатации автомобиля.
Необходимые инструменты и материалы
Для успешного подключения пятиконтактного реле для противотуманных фар вам понадобятся следующие инструменты и материалы:
- Пятиконтактное реле – основное устройство для управления фарами.
- Провода – рекомендуется использовать провода сечением 1.5-2.5 мм? для надежного соединения.
- Клеммы – для удобного и безопасного подключения проводов к реле и другим компонентам.
- Предохранитель – необходимо установить для защиты электрической цепи от перегрузок.
- Автомобильный выключатель – для управления включением и отключением противотуманных фар.
- Изолента – для обеспечения безопасности соединений и защиты от короткого замыкания.
- Инструменты для обжима – для надлежащего подключения клемм к проводам.
- Ключи и отвертки – для закрепления элементов и доступа к электропроводке автомобиля.
- Тестер – для проверки наличия напряжения и целостности цепи.
Подготовив все необходимые материалы, вы сможете максимально упростить процесс установки и избежать непредвиденных проблем во время подключения. Обратите внимание на качество используемых компонентов для обеспечения долговечности и надежности вашей системы противотуманных фар.

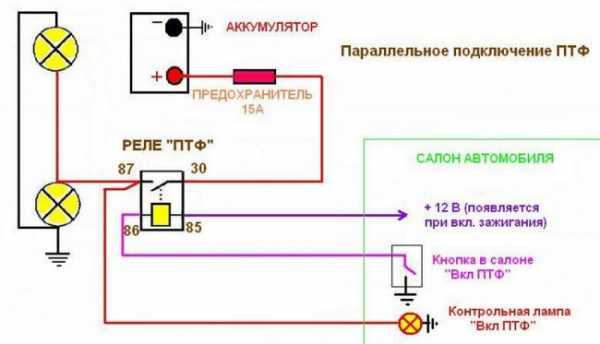

Схема подключения для противотуманных фар
Для правильного подключения противотуманных фар с использованием пятиконтактного реле необходимо следовать четкой схеме, что обеспечит надежную работу и безопасность эксплуатации. Основные элементы подключения включают реле, источник питания, переключатель и сами противотуманные фары.
Этапы подключения:
1. Подключите клемму 85 реле к отрицательному полюсу (массе) автомобиля. Это обеспечит срабатывание реле при подаче сигнала с переключателя.
2. Клемму 86 соедините с одним из контактов переключателя, который будет управлять включением противотуманных фар.
3. Клемму 30 подключите к источнику питания, оптимально через предохранитель, чтобы защитить цепь от короткого замыкания.
4. Клемму 87 следует соединить с положительными проводами противотуманных фар, обеспечивая подачу питания на них.
5. Клемму 87a оставьте незадействованной, если не планируете использовать дополнительные функции.
После выполнения всех подключений проверьте работоспособность: включите переключатель и убедитесь, что противотуманные фары включаются и работают корректно. Если возникли проблемы, проверьте соединения и целостность проводки.
Схема подключения позволит избежать ошибок и обеспечить надежное функционирование противотуманных фар в любых условиях дороги.
Безопасность при работе с электричеством
Работа с электричеством в автомобиле требует особого внимания и соблюдения мер безопасности. Перед началом любых работ убедитесь, что автомобиль выключен и ключи зажигания вынуты. Это предотвратит случайное включение электрооборудования.
Важно аккуратно обращаться с проводами. При подключении реле и противотуманных фар следите за тем, чтобы провода не имели повреждений и не были оголены. Используйте изоляционную ленту или термоусадочные трубки для защиты открытых участков проводки.
Всегда работайте в хорошо освещенном месте и избегайте использования инструментов с поврежденными изоляционными ручками. При подключении реле следите за полярностью проводов, так как неправильное подключение может привести к поломке компонентов или короткому замыканию.
Перед началом подключения проверьте наличие и исправность предохранителей. Не забудьте про защитные очки и перчатки, особенно если работа связана с обслуживанием аккумулятора или другими электроустановками.
Ни в коем случае не трогайте электрические соединения мокрыми руками или в условиях повышенной влажности. Это существенно увеличивает риск поражения электрическим током.
После завершения работ убедитесь, что все соединения надёжно заизолированы, а провода уложены аккуратно, чтобы избежать механических повреждений во время эксплуатации автомобиля.
Проверка работоспособности системы
После завершения установки пятиконтактного реле для противотуманных фар необходимо провести проверку работоспособности всей системы. Это поможет убедиться, что противотуманные фары функционируют корректно и нет никаких проблем с электрической цепью.
- Подготовка к тестированию:
- Убедитесь, что все соединения надежно закреплены.
- Проверьте, что накопитель и аккумулятор автомобиля заряжены.
- Закройте капот и проверьте, чтобы фары были чистыми.
- Проверка реле:
- Включите зажигание автомобиля.
- Активируйте противотуманные фары с помощью переключателя в салоне.
- Послушайте щелчок реле, что указывает на его активацию.
- Тестирование противотуманных фар:
- Оцените яркость света, который исходят от фар.
- Проверьте, функционируют ли обе фары одновременно.
- При необходимости проверьте угол наклона фар, чтобы свет был направлен правильно.
- Проверка проводки:
- Убедитесь, что провода не перегибаются и не подвержены механическим повреждениям.
- Пройдите по цепи от реле до фар, обращая внимание на соединения и возможные коррозии.
Если во время проверки вы обнаружите какие-либо проблемы, рекомендуется еще раз проверить схему подключения и убедиться в правильности всех соединений. Правильная настройка и тестирование системы обеспечит надежную работу противотуманных фар в любых условиях.
Устранение возможных неисправностей
При установке и подключении пятиконтактного реле для противотуманных фар могут возникнуть различные неисправности. Основные проблемы и способы их решения приведены ниже.
Неисправность реле. Если реле не срабатывает, проверьте его на предмет повреждений. Убедитесь, что контакты чистые и не окислились. Если реле вышло из строя, замените его на новое.
Неправильное подключение проводов. Проверьте, правильно ли подключены провода согласно схеме. Неправильная полярность или перепутанные контакты могут привести к неработоспособности системы. Внимательно ознакомьтесь с электрической схемой подключения.
Отсутствие питания. Убедитесь, что питание на реле подается. Используйте мультиметр для проверки напряжения на клеммах реле. Если питания нет, проверьте предохранитель и проводку на наличие повреждений.
Неисправность противотуманных фар. Если реле срабатывает, но фары не светят, проверьте сами лампы. Возможно, они перегорели и требуют замены.
Коррозия соединений. Регулярно проверяйте соединения на наличие коррозии. Очистка контактных мест поможет избежать ложных срабатываний и улучшит проводимость.
Проблемы с выключателем. Если фары включаются не так, как нужно, проверьте выключатель. Возможно, он неисправен или имеет недостаточный контакт.
Регулярный осмотр системы и ее компонентов поможет вовремя выявить и устранить неисправности, обеспечивая надежную работу противотуманных фар.
Полезные советы по эксплуатации фар
Регулярно проверяйте состояние фар на наличие трещин или повреждений. Целостность стекол важна для обеспечения их функциональности и безопасности.
Обращайте внимание на яркость света. Если фары стали светить тускло, возможно, потребуется заменить лампочки или провести очистку отражателей от загрязнений.
Осматривайте соединения и проводку в системе фар. Коррозия и повреждения проводов могут привести к сбоям в работе и снижению эффективности освещения.
Не забывайте про регулировку угла наклона фар. Неправильная настройка может привести к ослеплению встречных водителей и снижению видимости.
Используйте противотуманные фары только в условиях плохой видимости, чтобы избежать рассеивания света. Чрезмерное использование может причинить неудобства другим участникам дорожного движения.
Проводите регулярную диагностику электрической системы автомобиля. Это поможет выявить возможные неисправности до того, как они повлияют на работу фар.
Обратите внимание на сезонные условия. В зимнее время фары могут быть загрязнены снегом или льдом, что снижает их светимость. Регулярно очищайте их перед каждой поездкой при неблагоприятных погодных условиях.
Следите за сроком службы ламп. Заменяйте их своевременно, даже если они еще светят, чтобы избежать неожиданностей в крит moments.
Используйте качественные лампы и детали. Это обеспечит надёжность и долгий срок службы системы освещения автомобиля.
